Aire et zone de dépotage : ce que dit la réglementation
L’aire de dépotage est la zone physique dédiée à l’arrêt du camion-citerne et au transfert du produit vers le stockage fixe. Elle ne se résume pas à un emplacement de stationnement : c’est une infrastructure à part entière, soumise à des exigences précises.
Les points non négociables que nous observons sur le terrain :
- Rétention étanche – le sol doit être imperméable et la capacité de rétention doit couvrir au minimum le volume de la plus grande citerne susceptible d’être dépotée (arrêté du 12 octobre 2011 pour les liquides inflammables).
- Mise à la terre – obligatoire dès que le produit présente un point éclair inférieur à 55 °C ou peut générer des vapeurs inflammables. Le dispositif doit être accessible sans outillage et contrôlable visuellement.
- Zonage ATEX – une zone de dépotage manipulant des produits volatils inflammables implique un classement ATEX 2 dans un rayon de 3 m autour du point de transfert et le long du flexible.
- Signalisation et protocole – affichage obligatoire du protocole de sécurité, conformément aux exigences du Code du travail pour les opérations de chargement/déchargement.
Les erreurs que nous rencontrons le plus souvent chez nos clients industriels : une aire de dépotage camion citerne sans pente dirigée vers le puisard de rétention, une mise à la terre présente mais non testée, et une zone ATEX sous-estimée quand le produit change en cours d’exploitation. Ce sont des écarts qui coûtent cher lors des inspections ICPE.
Le dépotage de camions-citernes est une opération critique pour les entreprises transportant des liquides chimiques, alimentaires ou autres matières. PCB propose des solutions complètes de dépotage adaptées à chaque configuration : pompes magnétiques, flexibles, mise en pression. Découvrez comment optimiser votre dépotage et sécuriser vos opérations.
Le dépotage de produits liquides peut se faire soit pneumatiquement, en mettant la citerne sous pression, soit mécaniquement, en utilisant une pompe. Nous allons développer l’emploi des pompes centrifuges lors de dépotages en le comparant au moyen pneumatique.
Différentes configurations du poste de dépotage sont envisageables :

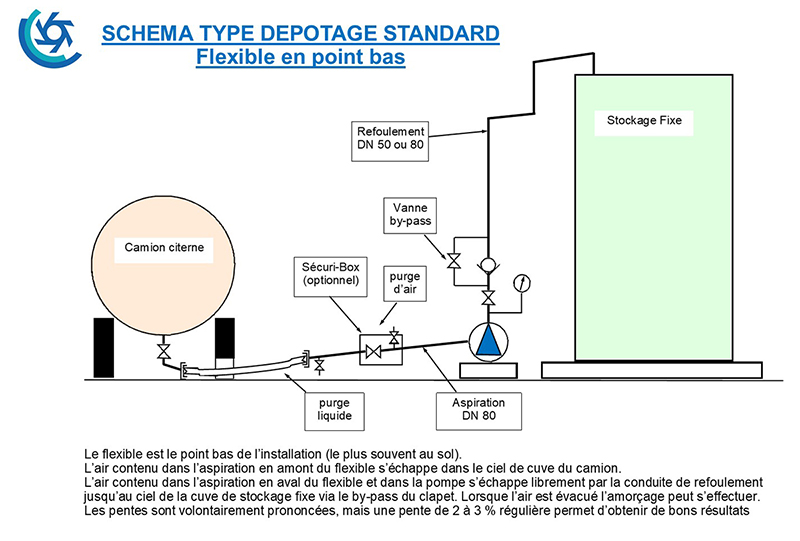

Dépotage de camion par le dessous avec flexible en point bas (Cas classique)
Cette solution est la plus fréquemment employée. La pompe est bien en charge et les bulles d’air peuvent s’évacuer naturellement. En fin de dépotage, il restera un peu de produit dans le flexible (2 ou 3 litres environ).
La longueur du flexible ne devra pas être trop importante.
Il faut fixer et respecter le point bas (le flexible) et conserver de part et d’autre des pentes montantes, d’un coté vers le camion, de l’autre vers le ciel de cuve, en passant par la pompe. Si des éléments de tuyauterie doivent être installés à l’aspiration il faut éviter les contre-pentes. Si ce n’est pas possible il faut prévoir la purge de l’air sur les points hauts.

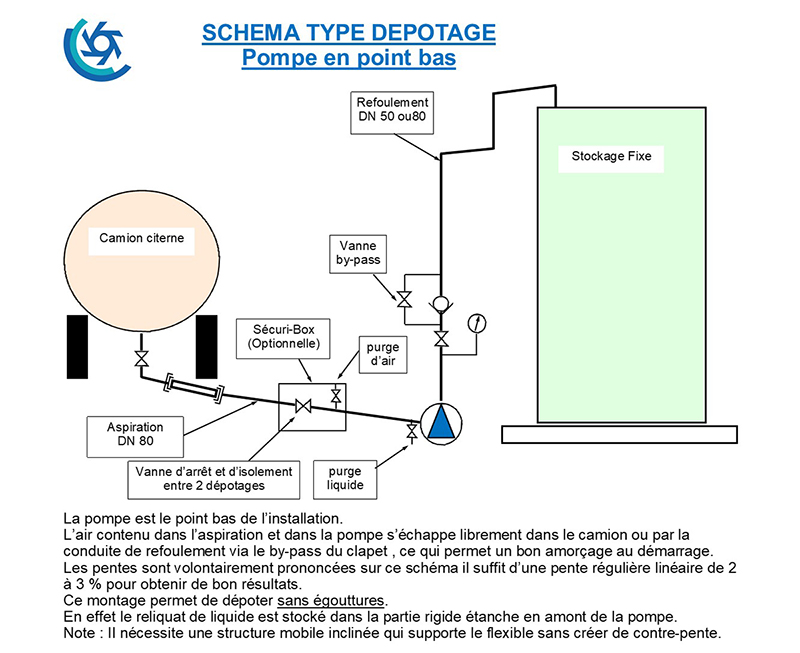

Dépotage par le dessous du camion avec la pompe en point bas.
Cette solution permet de ne pas avoir d’égoutture. La pompe est dans de bonnes conditions pour s’amorcer, les bulles pouvant s’écouler naturellement. Il faut respecter les pentes de la même manière que pour le flexible en point bas. Ici c’est la pompe qui est choisie comme point bas.

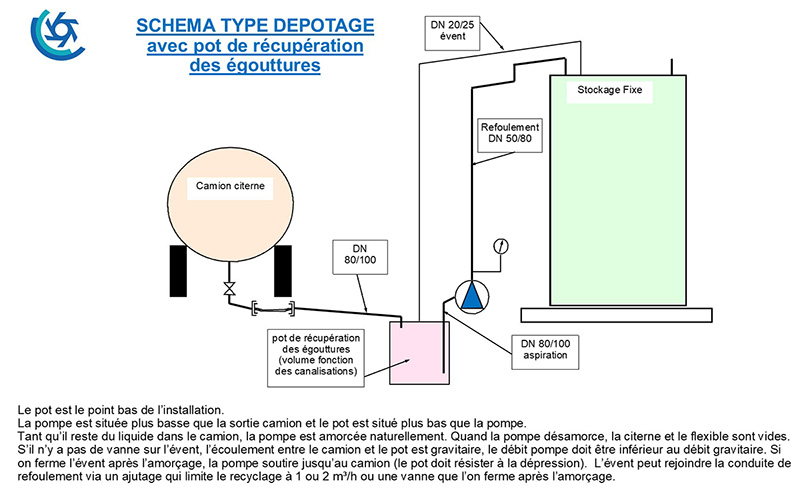

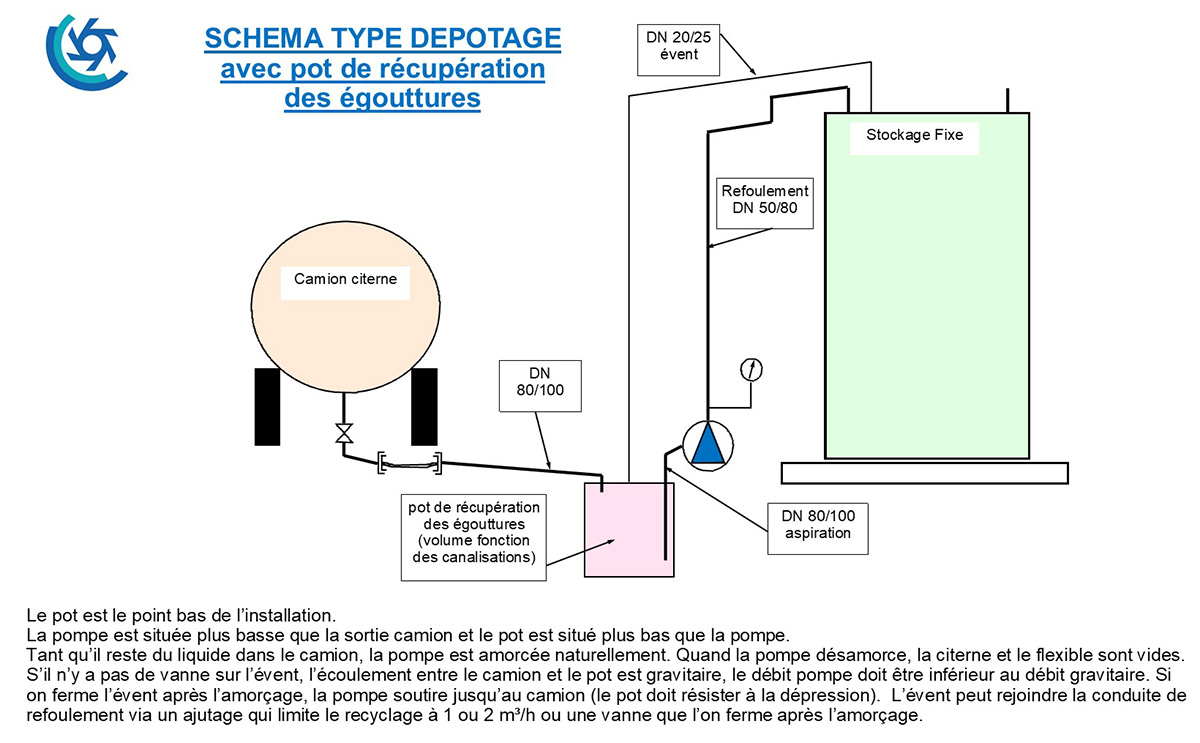

Dépotage par le dessous du camion avec le pot en point bas.
Cette solution est similaire à la précédente, mais avec une contrainte sur les gaz pouvant être présents dans le pot. Dans ce cas les égouttures sont collectées dans le pot, ce qui permet d’avoir un poste propre.
Votre zone de dépotage est-elle vraiment conforme et sécurisée ?
PCB analyse votre installation : configuration de pompage, compatibilité des matériaux (PVDF, PFA, Inox 316), conformité réglementaire. Audit gratuit, sans engagement.
Demander un audit gratuitRéponse sous 24h — +40 ans d'expertise — 800 clients industriels
Comparaison : Dépotage par pompe / Dépotage par air comprimé
Investir dans une installation de dépotage de camions-citernes par pompe c’est :
- Une meilleure sécurité en cas de problème (rupture de tuyauterie, conduite bouchée, etc.…) : avec la pompe un simple arrêt d’urgence suffit. Avec l’air comprimé il faut dégazer et attendre que la pression retombe à l’atmosphère, sans pouvoir agir, la zone étant contaminée par la fuite ou le gaz.
- Une pression disponible dès le démarrage : pas de temps de mise en pression
- Un meilleur débit avec la pompe : dépotage plus rapide
- Des citernes de transport normales, sans compresseur et sans contrôles de mise sous pression, donc plus répandues et moins chères : la tonne de produit revient moins cher livrée à l’utilisateur.
- Moins de gaz à traiter : la citerne gonflée à 1.5 barg rejette 2.5 fois son volume de gaz pollué à pression atmosphérique
- Le gaz comprimé est onéreux à produire et à utiliser (compresseur, filtration, entretien, etc…).
- Un investissement supérieur (achat de la pompe) compensé par un prix à la tonne inférieur, une installation de lavage plus petite et une plus faible consommation d’énergie et une meilleure productivité. Le prix de la sécurité est également bien moins élevé avec la pompe.

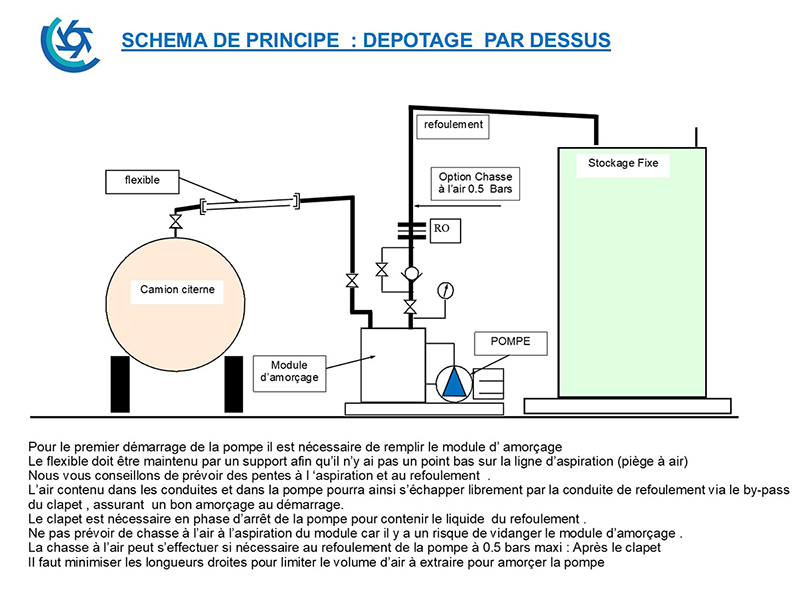

Dépotage par le dessus du camion
Dans ces deux configurations, l’amorçage de la pompe nécessite une attention particulière. Trois solutions sont possibles :
- Utiliser une pompe auto-amorçante PCB (solution la plus simple et la plus sûre)
- Employer un aéro-éjecteur
- Mettre le camion en légère surpression pour alimenter une pompe classique
Dans tous les cas, il est essentiel de réduire les volumes de gaz à l’aspiration et de favoriser l’écoulement naturel des bulles, ce qui dépend notamment de la conception du poste et de l’emplacement de la pompe. Ces éléments influencent directement le temps d’amorçage et la durée totale du dépotage.
Une mise sous pression temporaire de la citerne, entre 0,3 et 0,5 bar, est une option possible pour faciliter l’amorçage, avec des risques nettement moindres qu’un dépotage pneumatique seul (1,5 à 2 bars).
Enfin, pour optimiser les performances de la pompe, il est recommandé de minimiser les hauteurs d’aspiration et la longueur des tuyauteries à remplir au démarrage.
Pompe de dépotage pour produits chimiques : comment choisir ?
Une pompe de dépotage pour produits chimiques doit répondre à trois critères avant tout autre considération.
1. Compatibilité matériaux / fluide. C’est le point de départ. Un acide concentré n’accepte pas les mêmes matières qu’une base diluée. Corps en PP, PVDF ou revêtement fluoropolymère selon l’agressivité du produit – une erreur ici, et la pompe lâche en quelques semaines.
2. Capacité d’auto-amorçage. En dépotage, la pompe démarre souvent avec une ligne d’aspiration partiellement vide. Une pompe non auto-amorçante exige un pied de biche ou un remplissage manuel à chaque rotation de camion. C’est une perte de temps et un risque d’exposition opérateur. Notre gamme PRIM est conçue précisément pour ces conditions : amorçage autonome, même avec de l’air dans la ligne.
3. Débit et hauteur manométrique totale (HMT). Le dimensionnement doit intégrer la longueur réelle des tuyauteries, les pertes de charge et la hauteur géométrique entre le point bas du camion et le stockage. Un sous-dimensionnement rallonge le temps de dépotage ; un surdimensionnement crée des surpressions inutiles.
Pour les pompes dépotage produit chimique corrosifs ou toxiques, l’entraînement magnétique est la réponse technique la plus fiable : zéro garniture mécanique, zéro fuite. Notre gamme UTS à accouplement magnétique est particulièrement adaptée aux acides, bases et solvants halogénés où toute fuite est inacceptable – que ce soit pour des raisons de sécurité, environnementales ou réglementaires.
